FV直驱电机
D-4684重载型&高精度DD马达
分享到：

D-4684重载型&高精度DD马达


型号： D-4684HC3E2
峰值转矩 Nm： 4120
连续转矩 Nm： 1030
最大操作转速 rpm： 74
最大操作电压 Vrms： 400
编码器分辨率 ppr： 8,388,608
绝对定位精度 arc-sec： +/-15
重复定位精度 arc-sec： +/-1
允许轴向压缩力 N： 50000
允许轴向拉升力 N： 50000
电机中空轴径 mm： 125
电机安装高度 mm： 289
反馈类型： 绝对值型
特点： 重载型
产品特点
技术资料下载

标准D-4684电机的升级版，精度等级和电机刚性进一步提升。

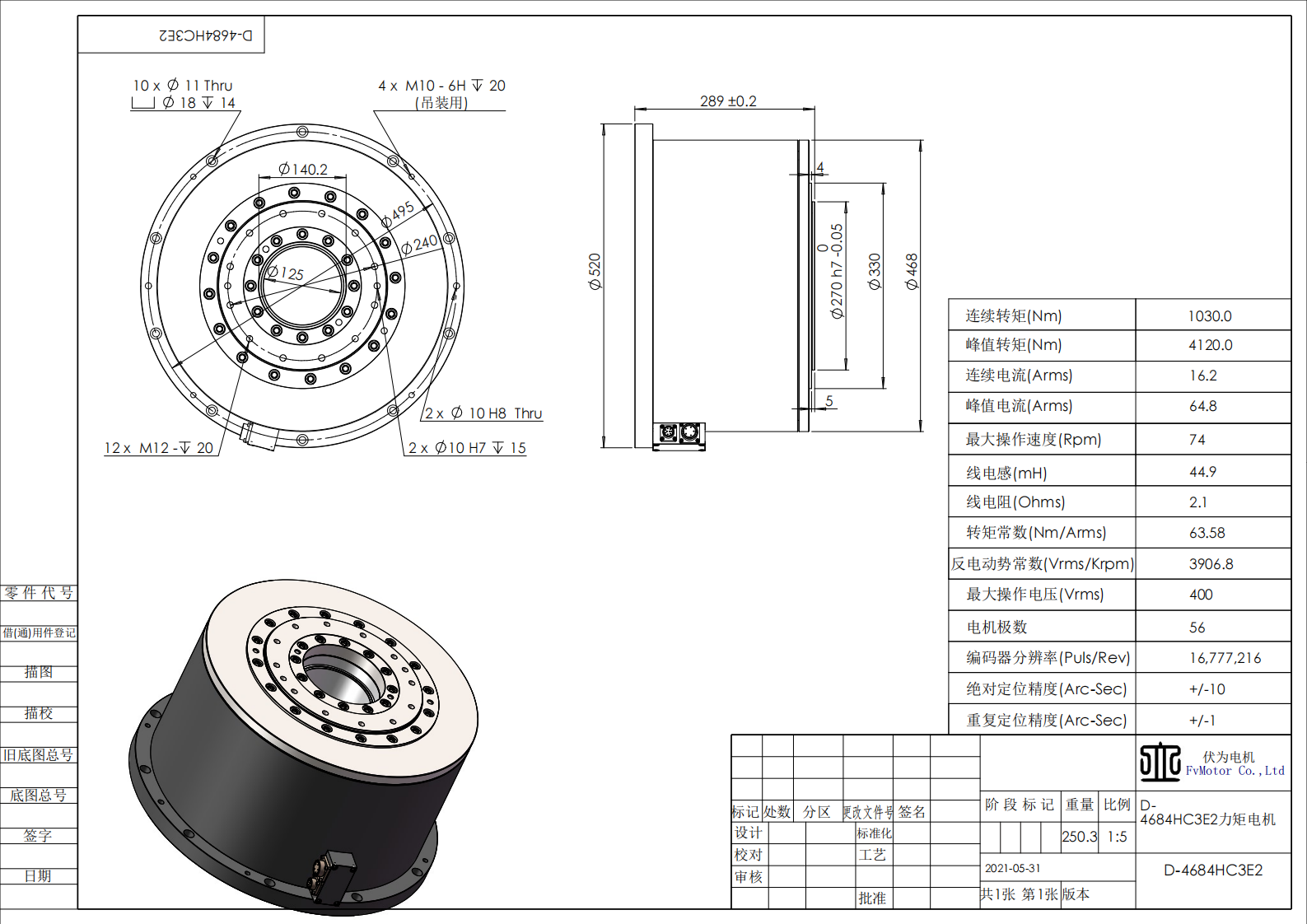

工程图下载：FV.D-4684HC3E2电机工程图

3D图下载:     FV.D-4684HC3E2三维模型
