E-2241扁平形DD马达
分享到：

E-2241扁平形DD马达


型号： E-2241HL2S
峰值转矩 Nm： 56
连续转矩 Nm： 14
最大操作转速 rpm： 200
最大操作电压 Vrms： 230
编码器分辨率 ppr： SinCos 11,740LPR
绝对定位精度 arc-sec： ±20
重复定位精度 arc-sec： ±2
允许轴向压缩力 N： 5000
允许轴向拉升力 N： 2000
电机中空轴径 mm： 50
电机安装高度 mm： 60
反馈类型： sin/cos
转子惯量 kg·m²： 0.0087
重量 Kg： 13.7
特点： 扁平形
180 2720 0570
产品特点
技术资料下载

大中空扁平结构DD马达。绝对值可选，几何尺寸与增量式反馈一致。

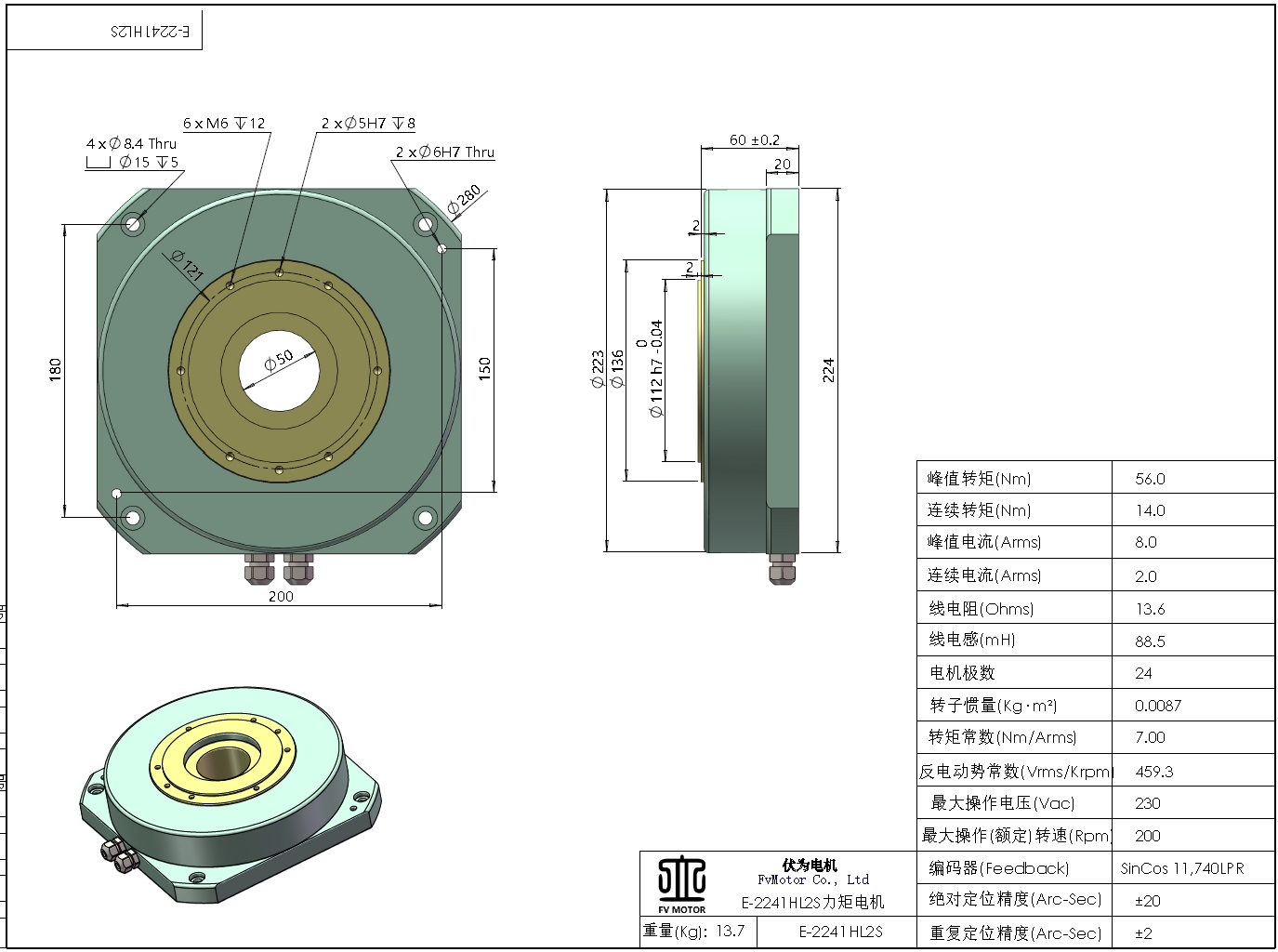

2D尺寸图下载：FV.E-224‍1HL2S电机工程图‍

‍3D尺寸图下载：FV.E-2241HL2‍S三维图纸下载‍
