FV直驱电机
2242扁平形DD马达
分享到：

2242扁平形DD马达


型号： De-2242HL2Bs
峰值转矩 Nm： 106
连续转矩 Nm： 26.5
最大操作转速 rpm： 200
最大操作电压 Vrms： 400
编码器分辨率 ppr： Biss-C 23bit, SinCos 11,740LPR
绝对定位精度 arc-sec： ±20
重复定位精度 arc-sec： ±2
允许轴向压缩力 N： 5000
允许轴向拉升力 N： 2000
电机中空轴径 mm： 50
电机安装高度 mm： 80
反馈类型： inc or Abs
转子惯量 kg·m²： 0.013
重量 Kg： 18.2
特点： 扁平形
180 2720 0570
产品特点
技术资料下载

大中空扁平结构DD马达。

绝对值 与增量式 反馈可选，安装尺寸相同

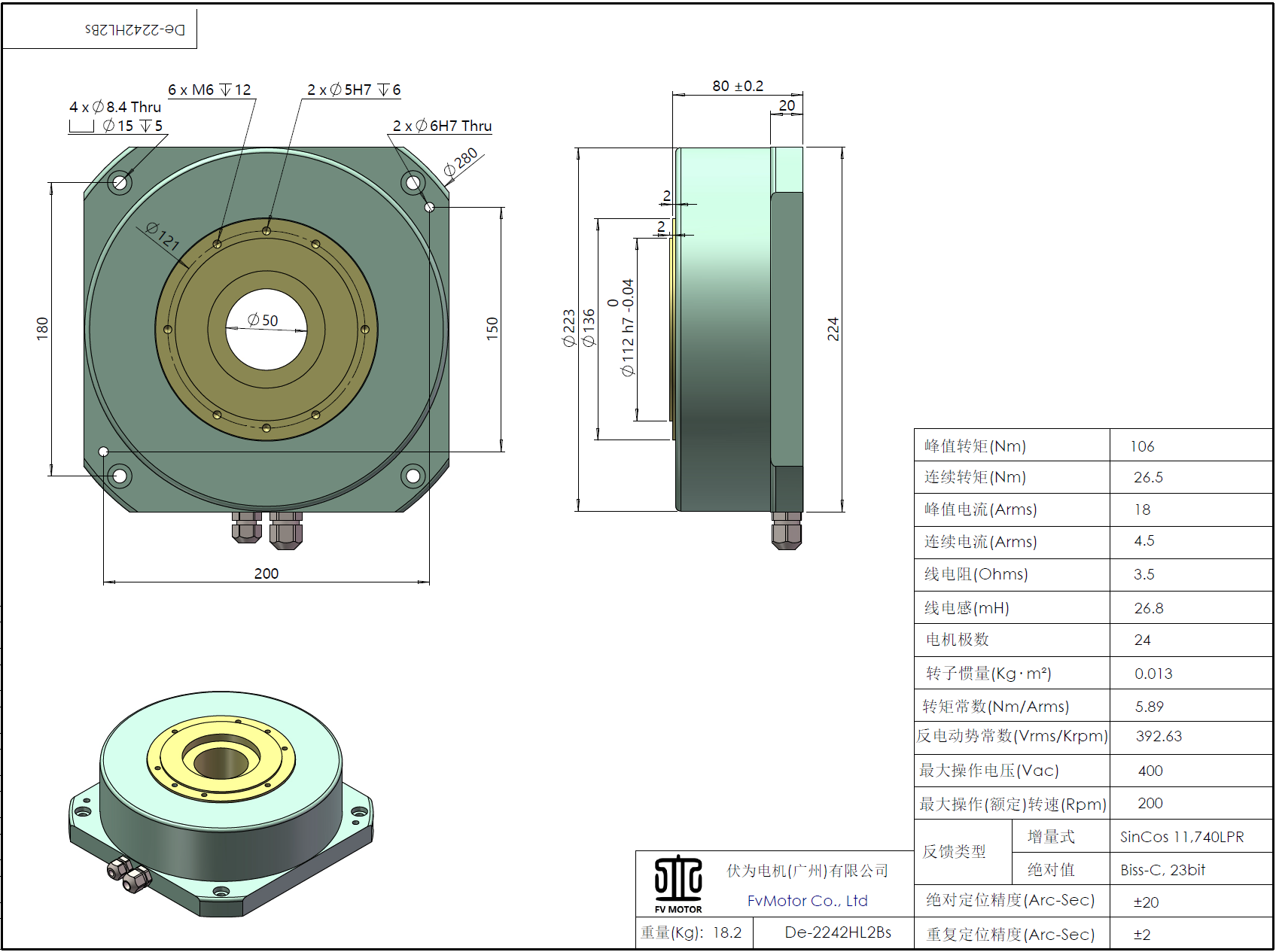

2D尺寸图下载：FV.De-2242HL2Bs电机工程图‍‍‍

3D尺寸图下载：FV.‍3D.De-2242HL2Bs.STEP
