De-0852HL2Bs紧凑型DD马达


型号： De-0852HL2Bs
峰值转矩 Nm： 3.9
连续转矩 Nm： 1.3
最大操作转速 rpm： 300
最大操作电压 Vrms： 230
编码器分辨率 ppr： Biss-C 23bit, SinCos 6,330LPR
绝对定位精度 arc-sec： ±20
重复定位精度 arc-sec： ±2
允许轴向压缩力 N： 150
允许轴向拉升力 N： 100
电机中空轴径 mm： 15
电机安装高度 mm： 75
反馈类型： Abs or Inc
转子惯量 kg·m²： 0.00039
重量 Kg： 2.5
特点： 紧凑型、高精度
180 2720 0570
产品特点
技术资料下载

超小尺寸的高精度DD马达，可选增量式 或者 绝对值反馈。

E-0852HL2S：SinCos---6,330LPR增量式反馈，配合驱动器14bit~16bit细分可实现49,250,304~197,001,216高分辨率。

D-0852HL2B：绝对值反馈，类型为Biss-C, Abs23bit，可适配广泛的驱动器产品。

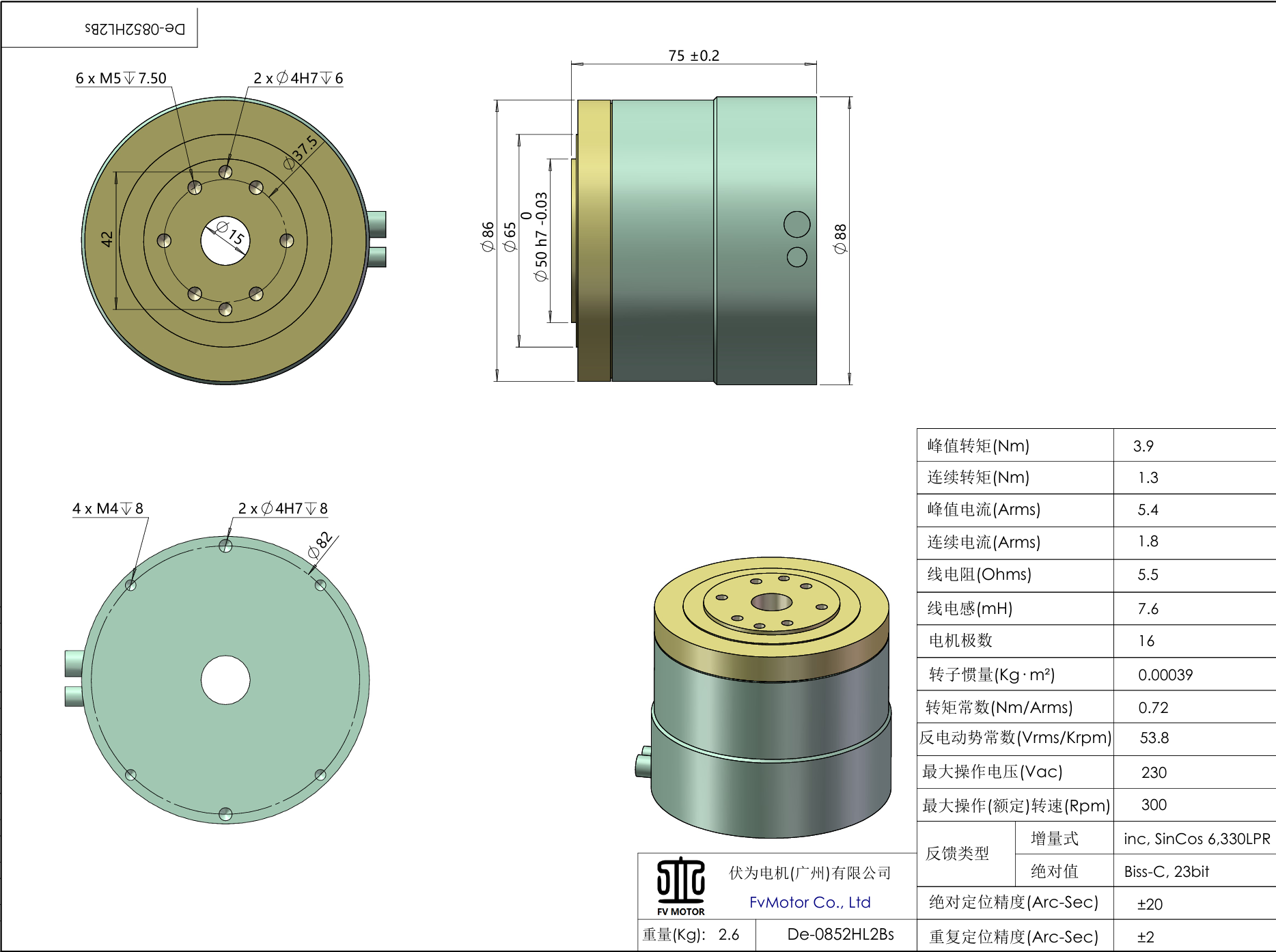

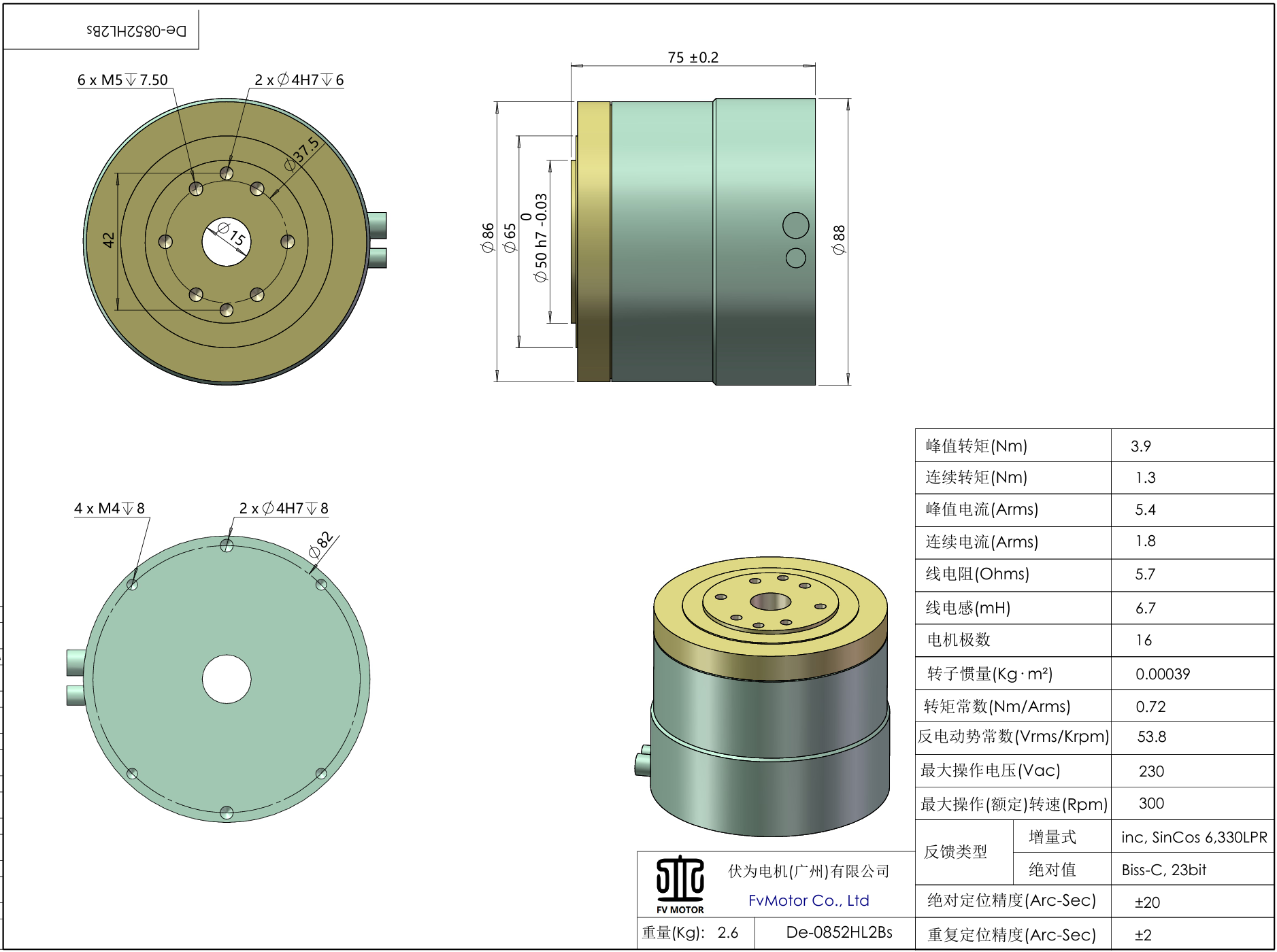

工程图下载：FV.De-0852HL2Bs电机工程图

3D图下载：   FV.De-0852HL2Bs三维模型
