E-0851紧凑型DD马达
分享到:

E-0851紧凑型DD马达


型号 E-0851HL2S
峰值转矩 Nm 1.8
连续转矩 Nm 0.6
最大操作转速 rpm 300
最大操作电压 Vrms 230
编码器分辨率 ppr SinCos 6,330LPR
绝对定位精度 arc-sec ±20
重复定位精度 arc-sec ±2
允许轴向压缩力 N 150
允许轴向拉升力 N 100
电机中空轴径 mm 15
电机安装高度 mm 60
反馈类型 inc
转子惯量 kg·m² 0.00032
重量 Kg 2
特点 紧凑型、高精度
产品特点
技术资料下载

超小尺寸的高精度增量式反馈DD马达,SinCos---6,330LPR增量式反馈,配合驱动器14bit~16bit细分可实现49,250,304~197,001,216高分辨率。

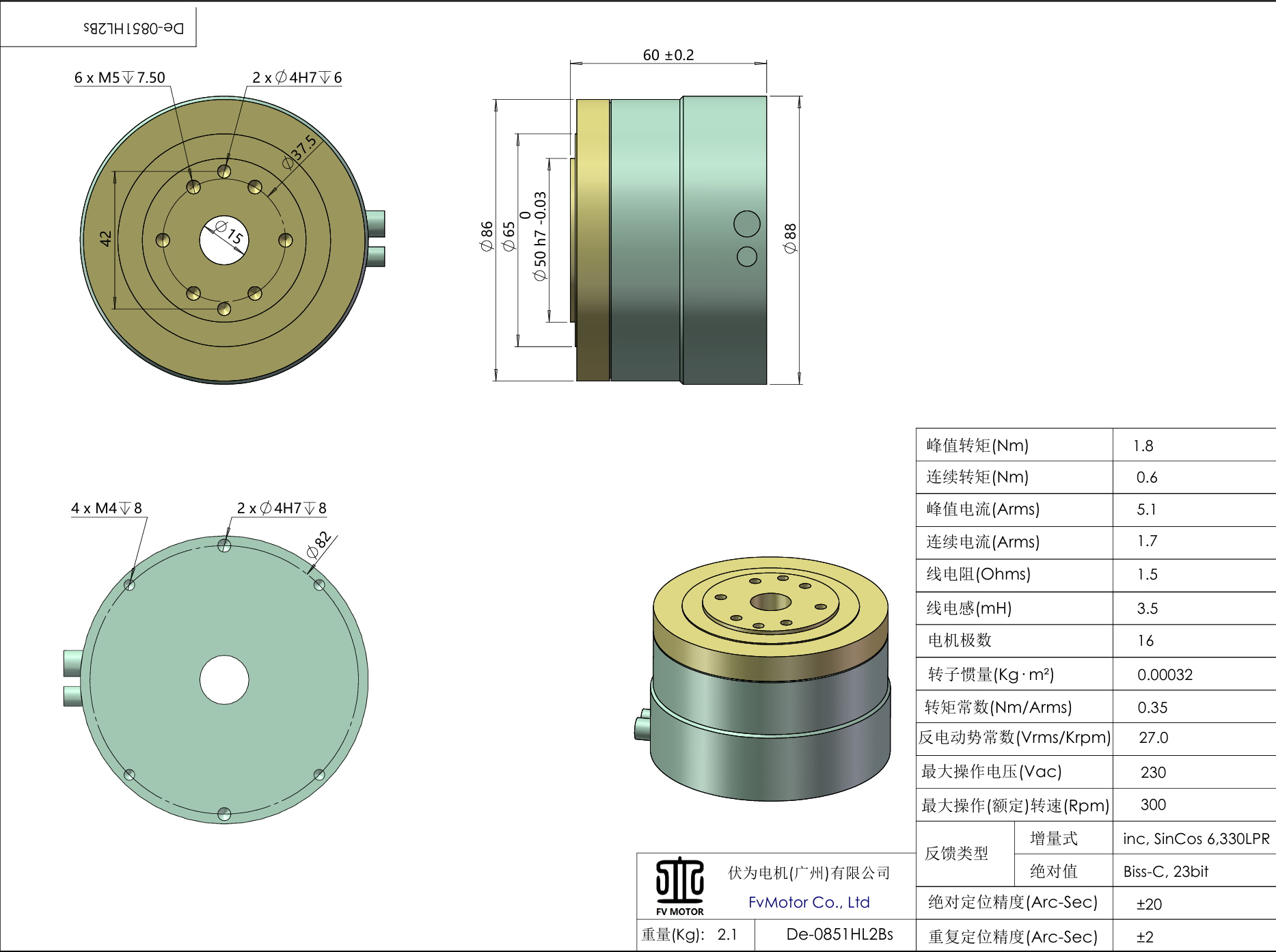

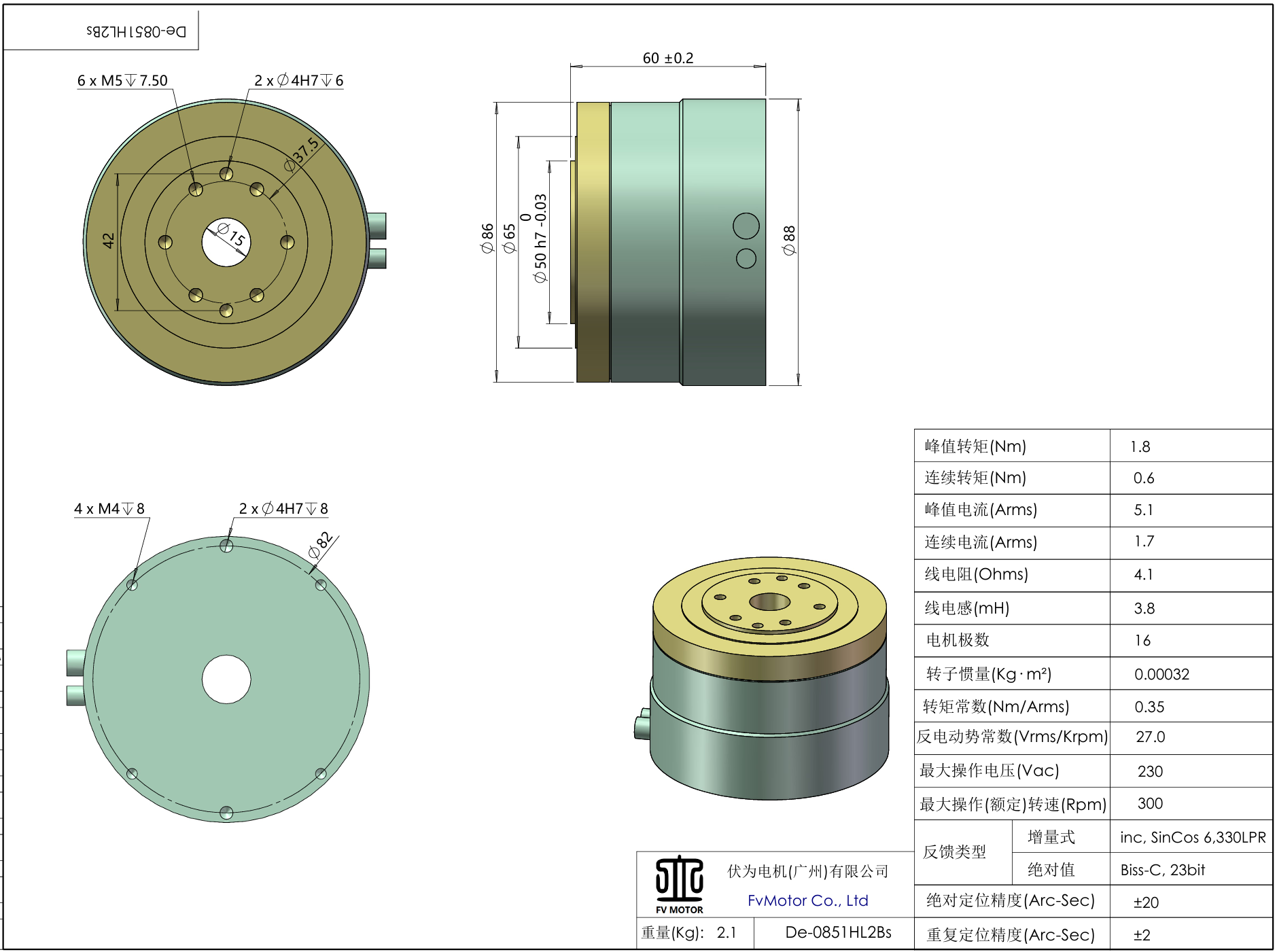

工程图下载:FV.E-0851HL2S电机工程图

3D图下载:    FV.E-0851HL2S三维模型
