FV直驱电机
2553~DD马达
分享到:

2553~DD马达


型号 x-2553HL2x
峰值转矩 Nm 320
连续转矩 Nm 80
最大操作转速 rpm 190
最大操作电压 Vrms 400
编码器分辨率 ppr Abs23bit or SinCos16,384LPR
绝对定位精度 arc-sec ±20
重复定位精度 arc-sec ±2
允许轴向压缩力 N 33600
允许轴向拉升力 N 11000
电机中空轴径 mm 80
电机安装高度 mm 130
反馈类型 Abs or Inc
转子惯量 kg·m² 0.057
重量 Kg 36
特点 大中空、大承载
产品特点
技术资料下载

255系列:

具备大孔径(Φ80)的高刚性的DD马达,

绝对值与增量式,两种反馈类型可供选择,他们的安装尺寸相同,定位精度达到±20角秒,

4个机座型号,峰值转矩涵盖180~240~320~360 Nm,

适应广泛的高精度定位和高速响应的工艺需求。

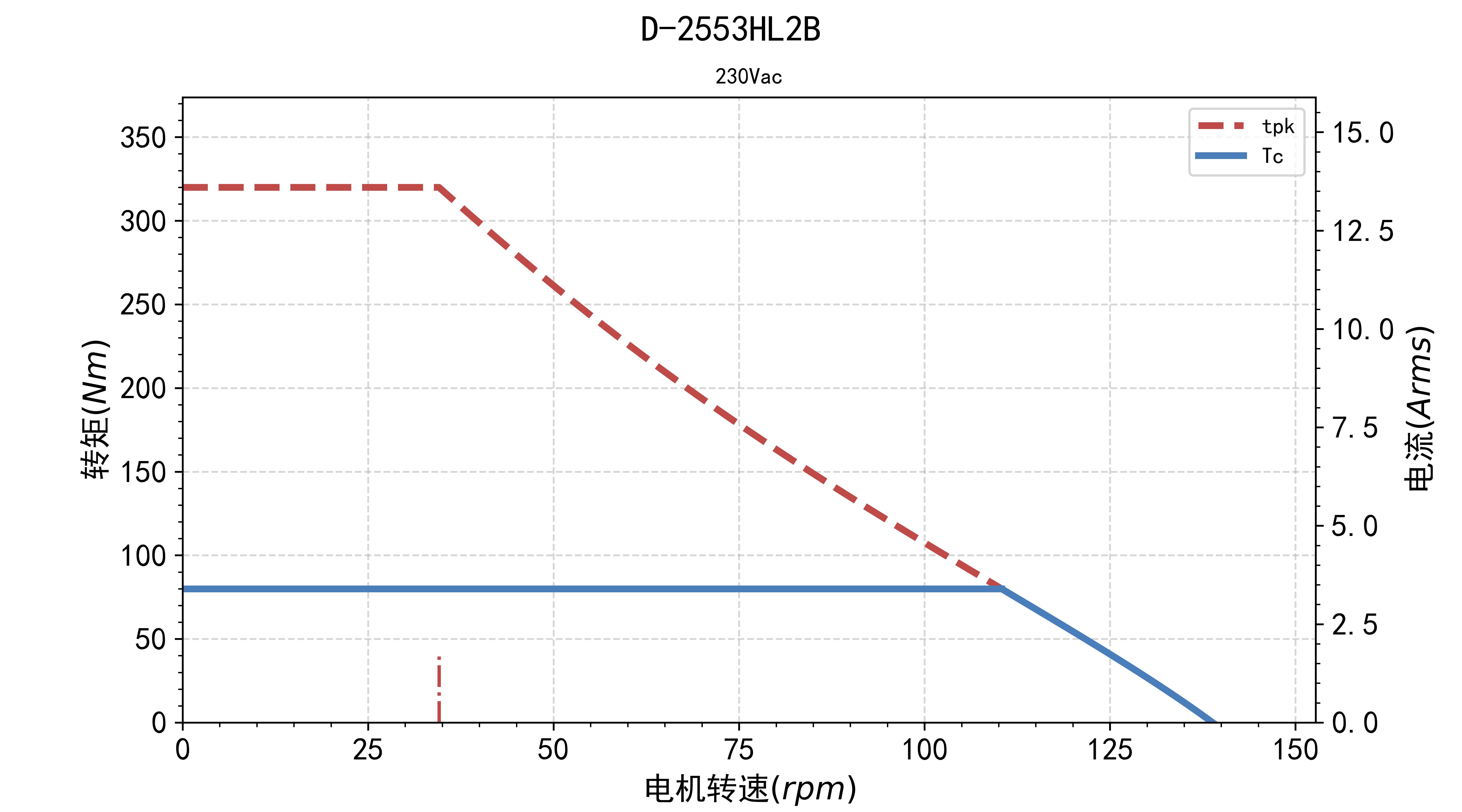

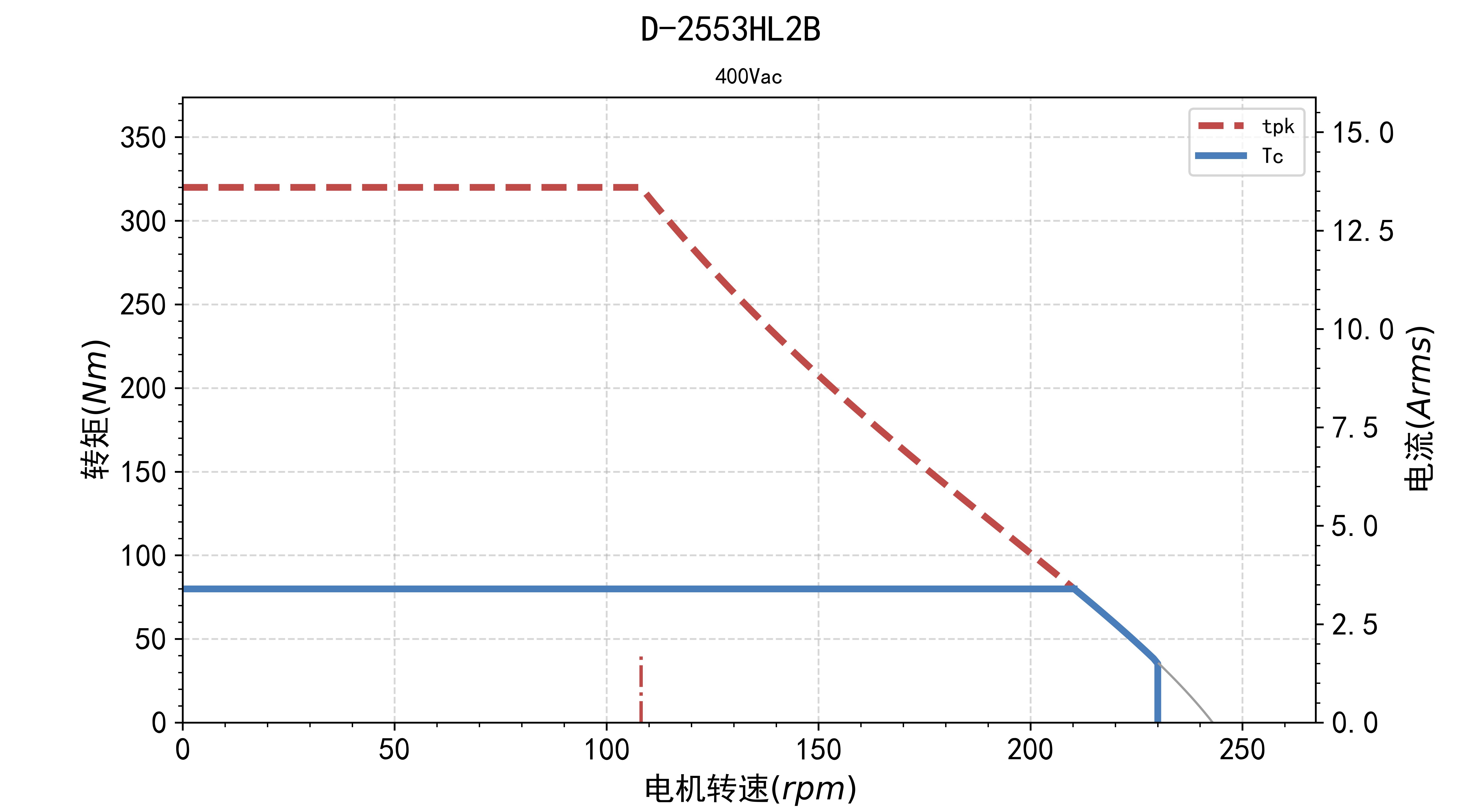

绝对值反馈型:D-2553HL2B

增量式反馈型:E-2553HL2S


FV.x-2553HL2x型DD马达:

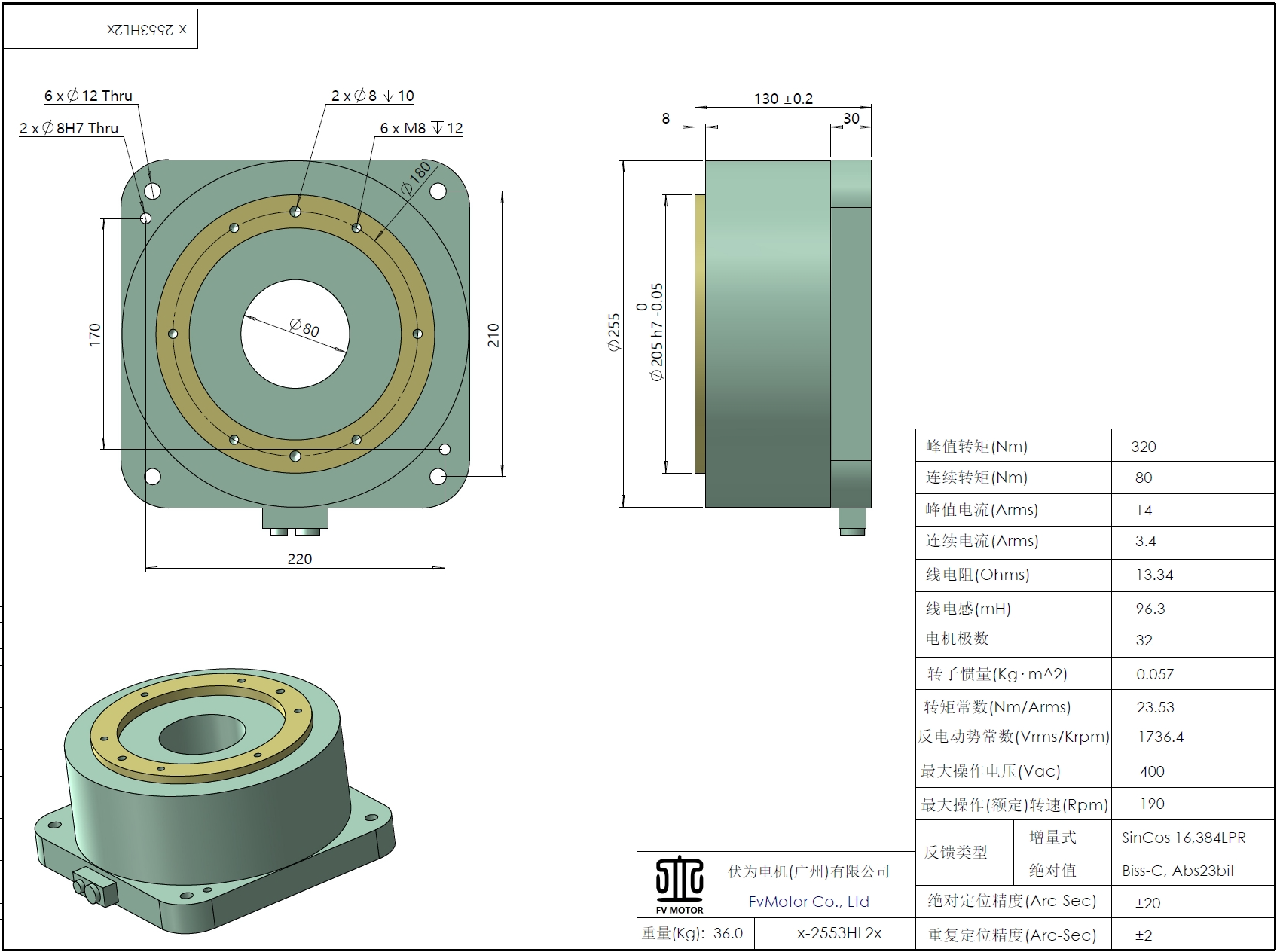

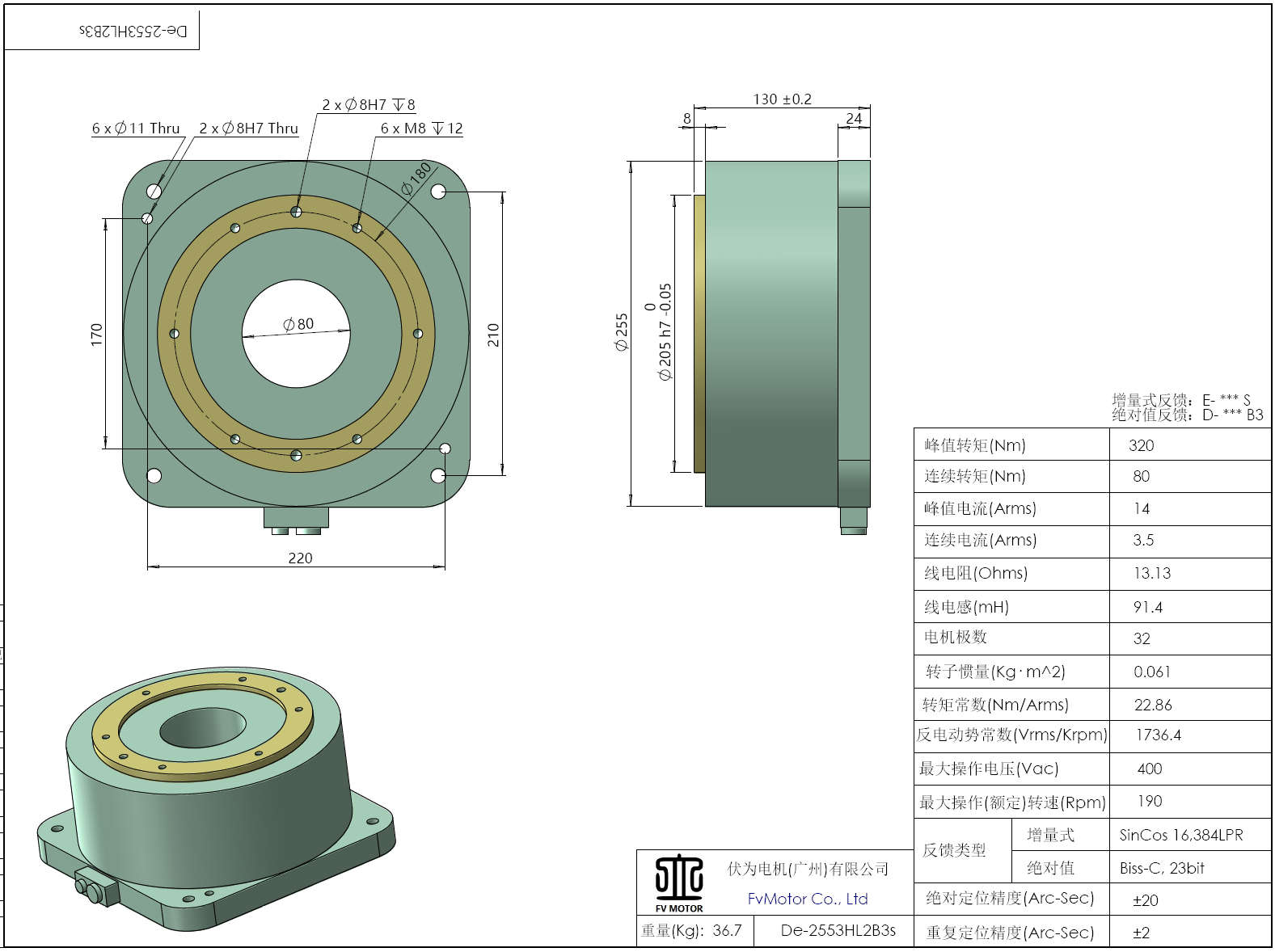

工程图下载:FV.x-2553HL2x电机工程图‍

3D图下载:FV.3D.2553x三维模型


绝对值反馈型:D-2553HL2B

增量式反馈型:E-2553HL2S
