D-4081重载型&高精度型DD马达，Biss-C绝对值反馈


型号： D-4081HC3B
峰值转矩 Nm： 352
连续转矩 Nm： 88
最大操作转速 rpm： 233
最大操作电压 Vrms： 400
编码器分辨率 ppr： Biss-C, Abs23bit or Endat2.2, Abs24bit
绝对定位精度 arc-sec： ±20
重复定位精度 arc-sec： ±2
允许轴向压缩力 N： 50000
允许轴向拉升力 N： 20000
电机中空轴径 mm： 125
电机安装高度 mm： 84
反馈类型： 绝对值型
转子惯量 kg·m²： 0.212
重量 Kg： 48.6
特点： 紧凑型、大中空高精度DD马达
13143400041
产品特点
技术资料下载

大孔径、高精度、紧凑型的重载设计的绝对值反馈DD马达。



---------------------------

同时也可选配Endat2.2, Abs24bit的海德汉公司绝对值反馈编码器，安装尺寸保持一致。




---------------------------

在实现绝对值反馈DDR电机的基础上，补充了增量式反馈的产品，使408系列DD马达更具性价比。



工程图下载：FV.D-4081HC3B电机工程图

3D图下载：    FV.D-4081HC3B三维模型

------------------------------

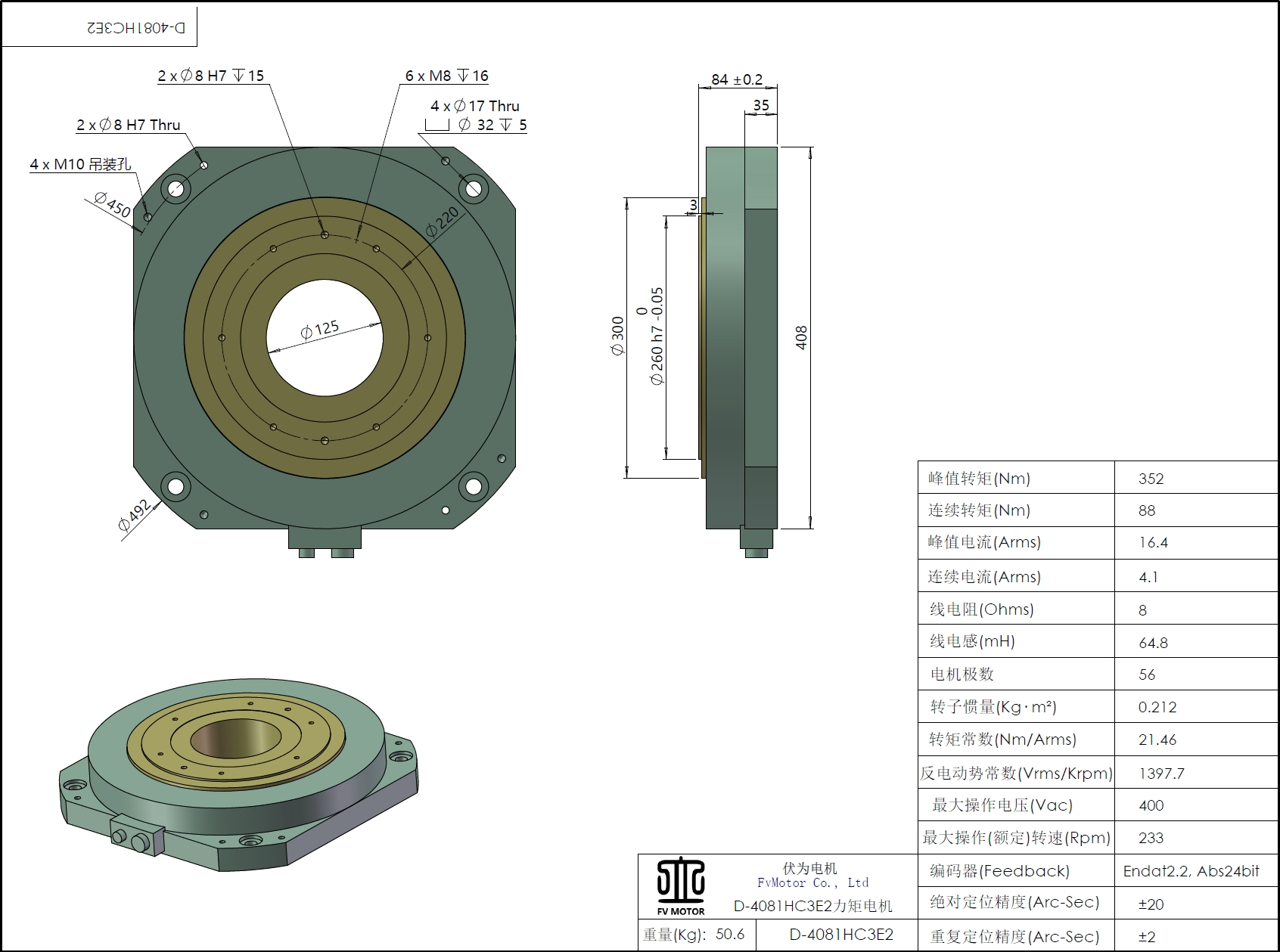

工程图下载：FV.D-4081HC3E2电机工程图

3D图下载：    3D模型与D-4081HC3B一致
