2551~DD马达


型号： x-2551HL2x
峰值转矩 Nm： 180
连续转矩 Nm： 45
最大操作转速 rpm： 350
最大操作电压 Vrms： 400
编码器分辨率 ppr： Abs23bit or SinCos16,384LPR
绝对定位精度 arc-sec： ±20
重复定位精度 arc-sec： ±2
允许轴向压缩力 N： 20,000
允许轴向拉升力 N： 5,000
电机中空轴径 mm： 80
电机安装高度 mm： 94
反馈类型： Abs or Inc
转子惯量 kg·m²： 0.043
重量 Kg： 28.6
特点： 大中空、大承载
产品特点
技术资料下载

255系列：

具备大孔径(Φ80)的高刚性的DD马达，

绝对值与增量式，两种反馈类型可供选择，他们的安装尺寸相同，定位精度达到20角秒，

4个机座型号，峰值转矩涵盖180~240~320~360 Nm，

适应广泛的高精度定位和高速响应的工艺需求。

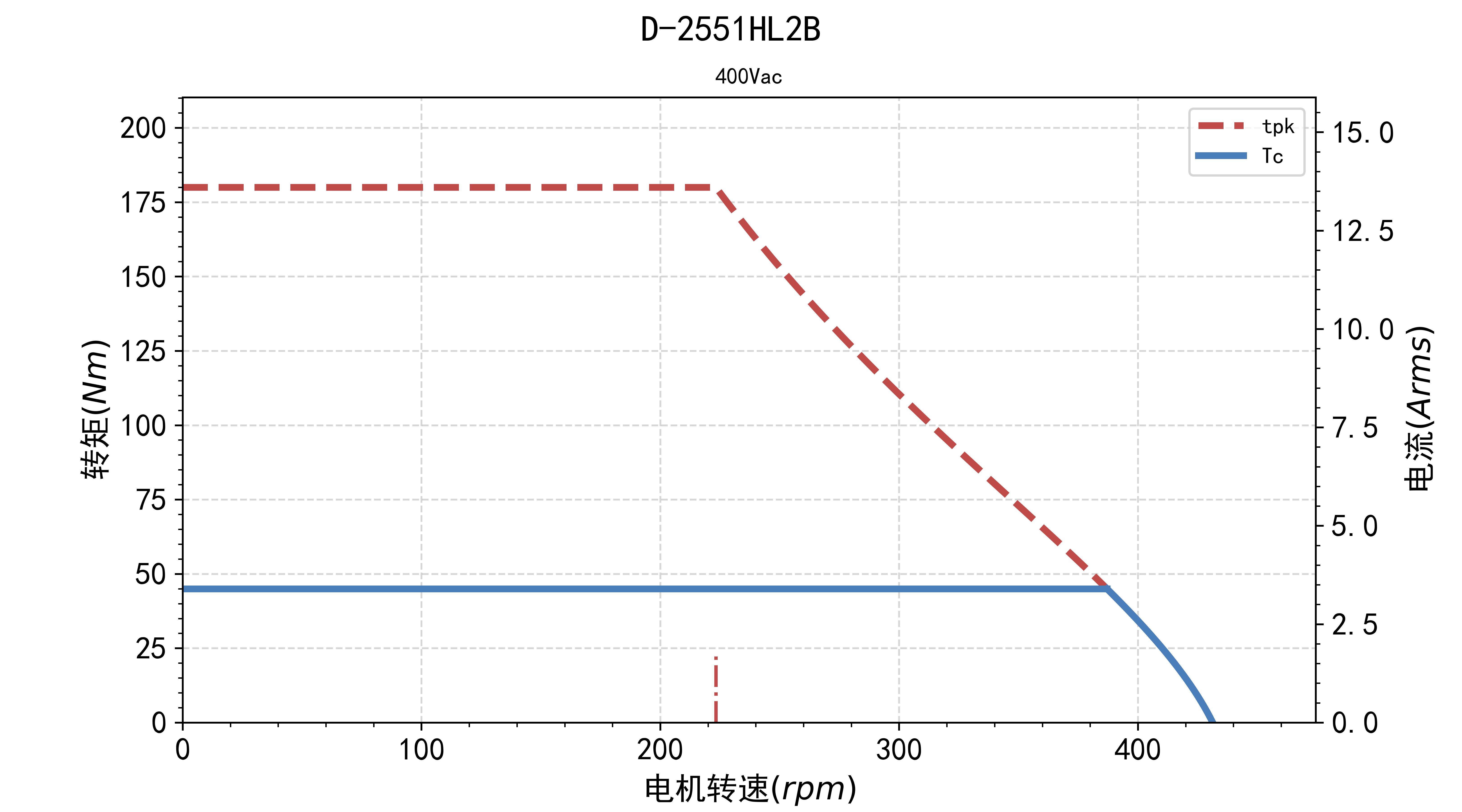

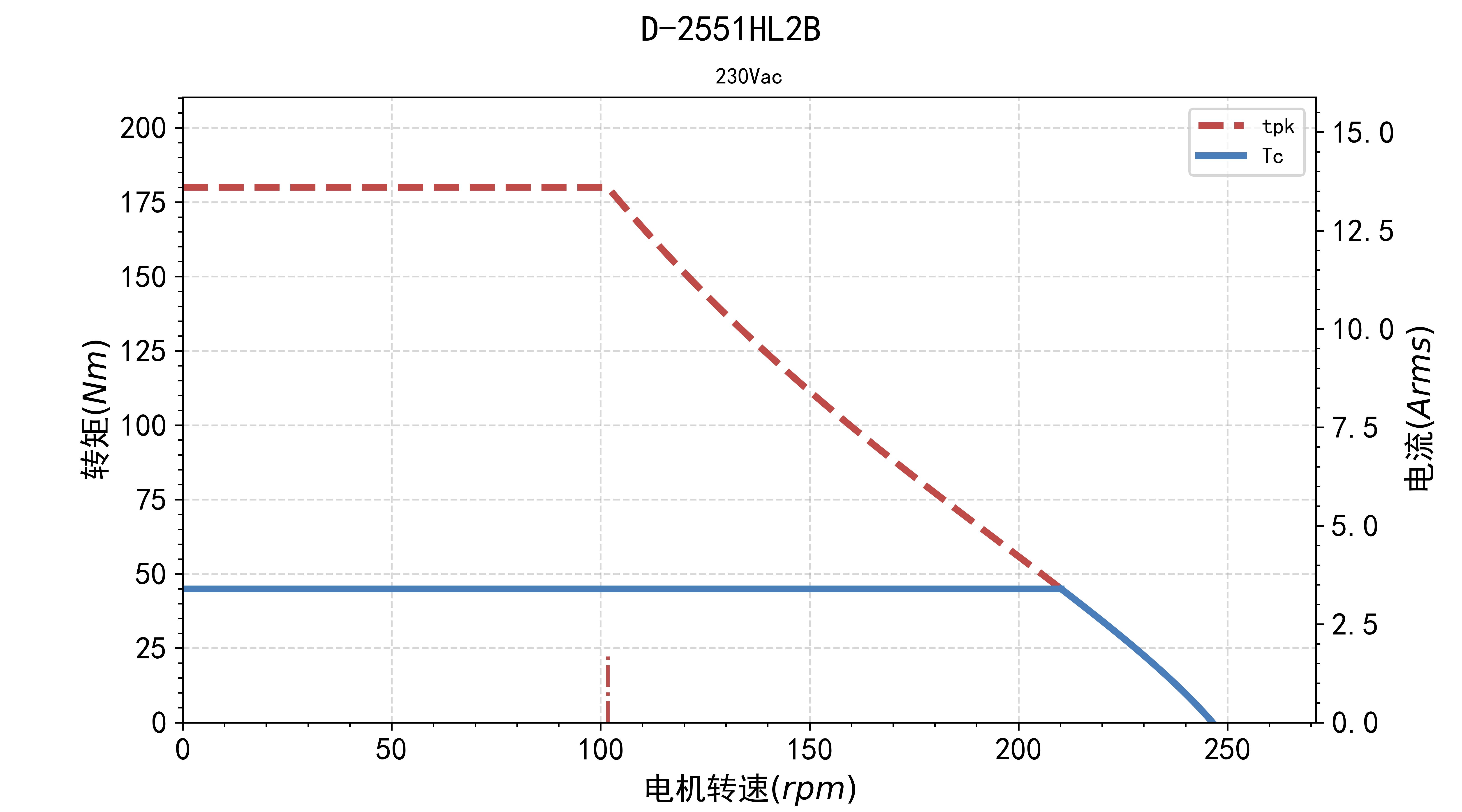

绝对值反馈型：D-2551HL2B

增量式反馈型：E-2551HL2S

FV.x-2551HL2x型DD马达：

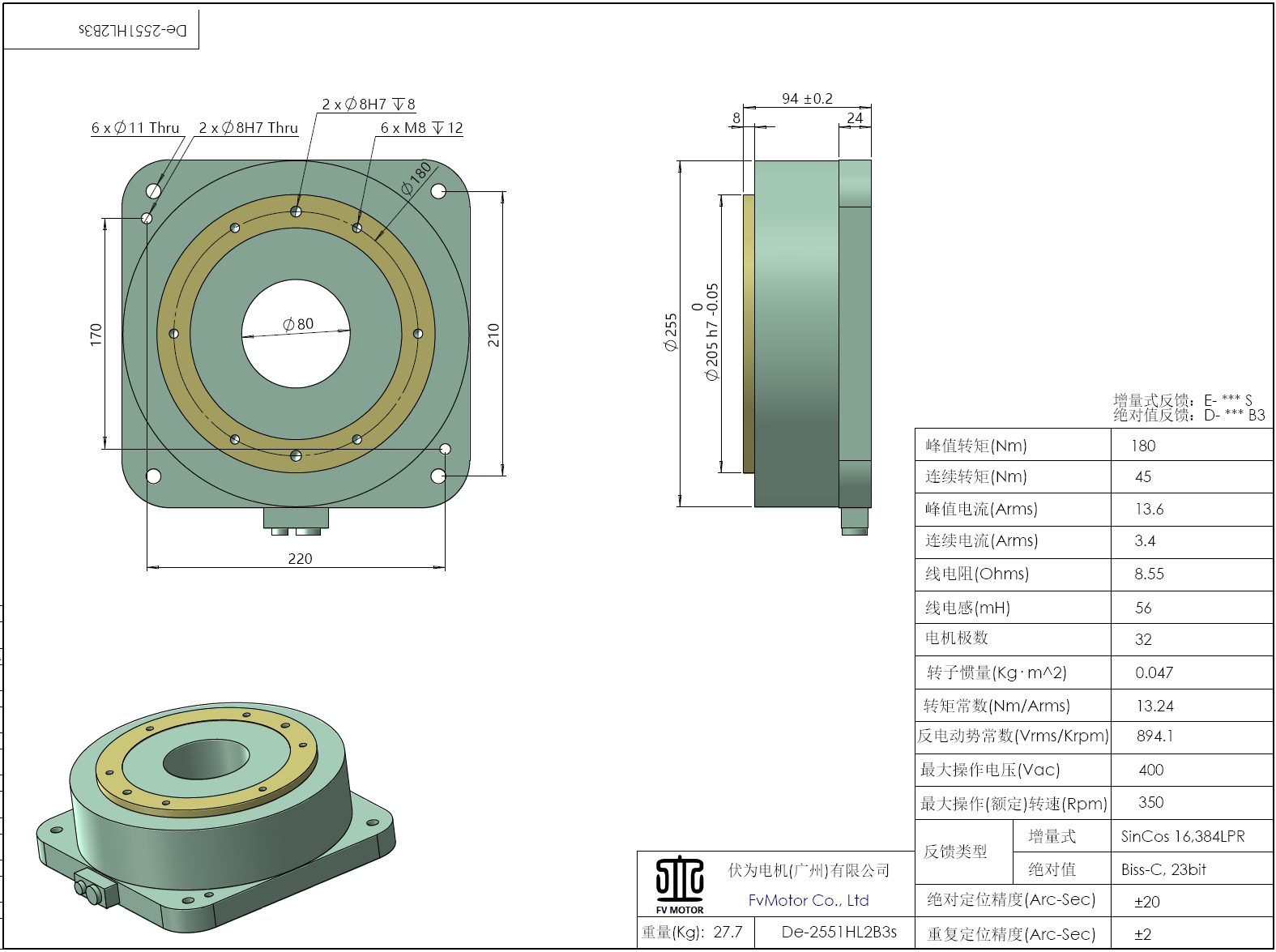

工程图下载：FV.x-2551HL2x电机工程图‍

3D图下载：FV.3D.2551x三维模型


绝对值反馈型：D-2551HL2B

增量式反馈型：E-2551HL2S
