1161高响应型DD马达
分享到：

1161高响应型DD马达


型号： De-1161SL2Bs / D-1161SL2N
峰值转矩 Nm： 9
连续转矩 Nm： 3
最大操作转速 rpm： 300
最大操作电压 Vrms： 230
编码器分辨率 ppr： SinCos 6,330LPR or Abs24bbit
绝对定位精度 arc-sec： ±20
重复定位精度 arc-sec： ±2
允许轴向压缩力 N： 500
允许轴向拉升力 N： 50
电机中空轴径 mm： 15 or  /
电机安装高度 mm： 65
反馈类型： inc or Abs
转子惯量 kg·m²： 0.0005
重量 Kg： 4.2
特点： 紧凑型、高精度
180 2720 0570
产品特点
技术资料下载

高响应的小型DD马达，116系列有4个型号对应，峰值转矩分别为3.9、9、15、18.6Nm，非常适合小型3C加工等精密需求的应用。


------------------------------------

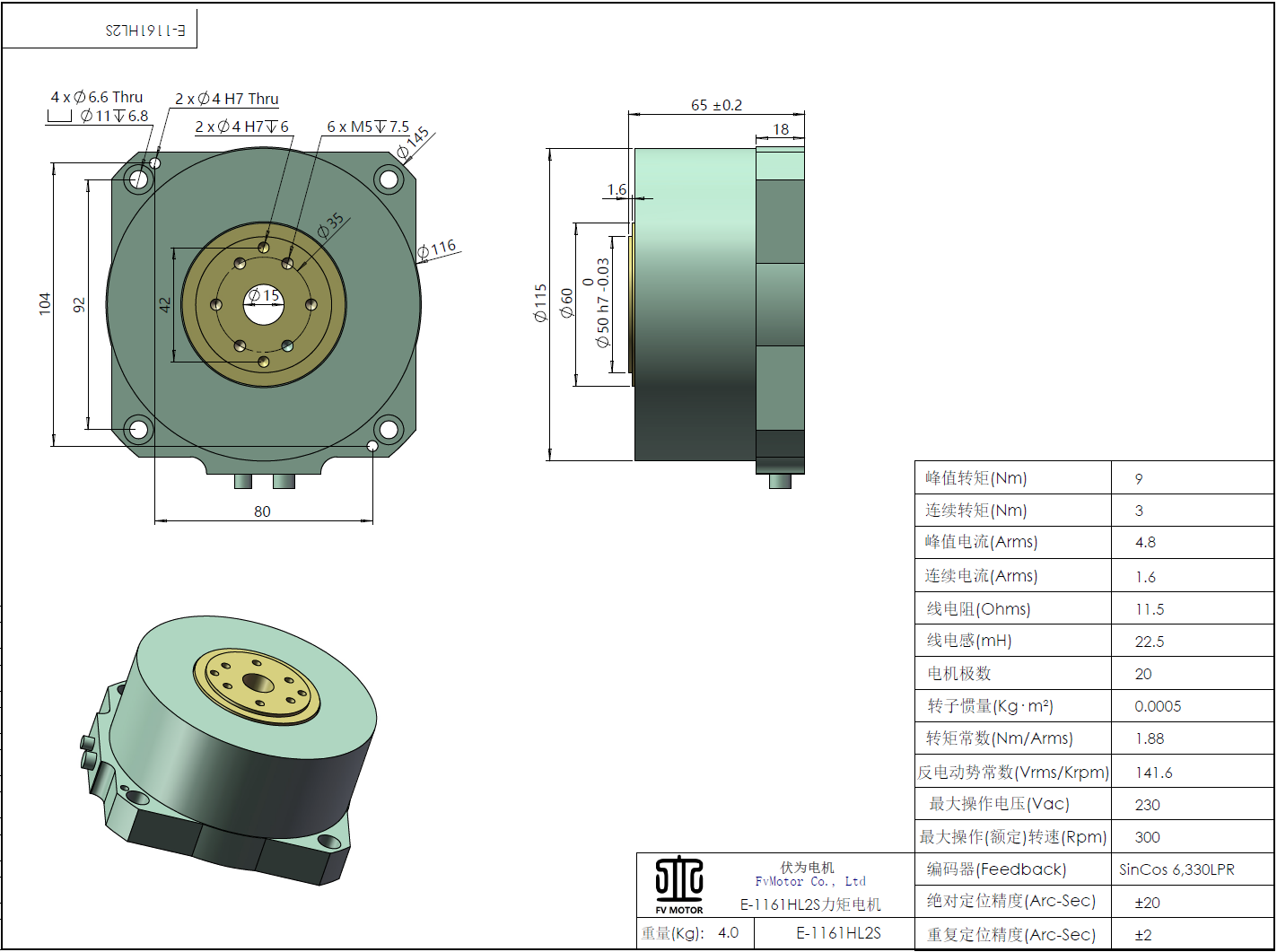

E-1161HL2S增量反馈   |   D-1161HL2B绝对值反馈    DD马达：




------------------------------------

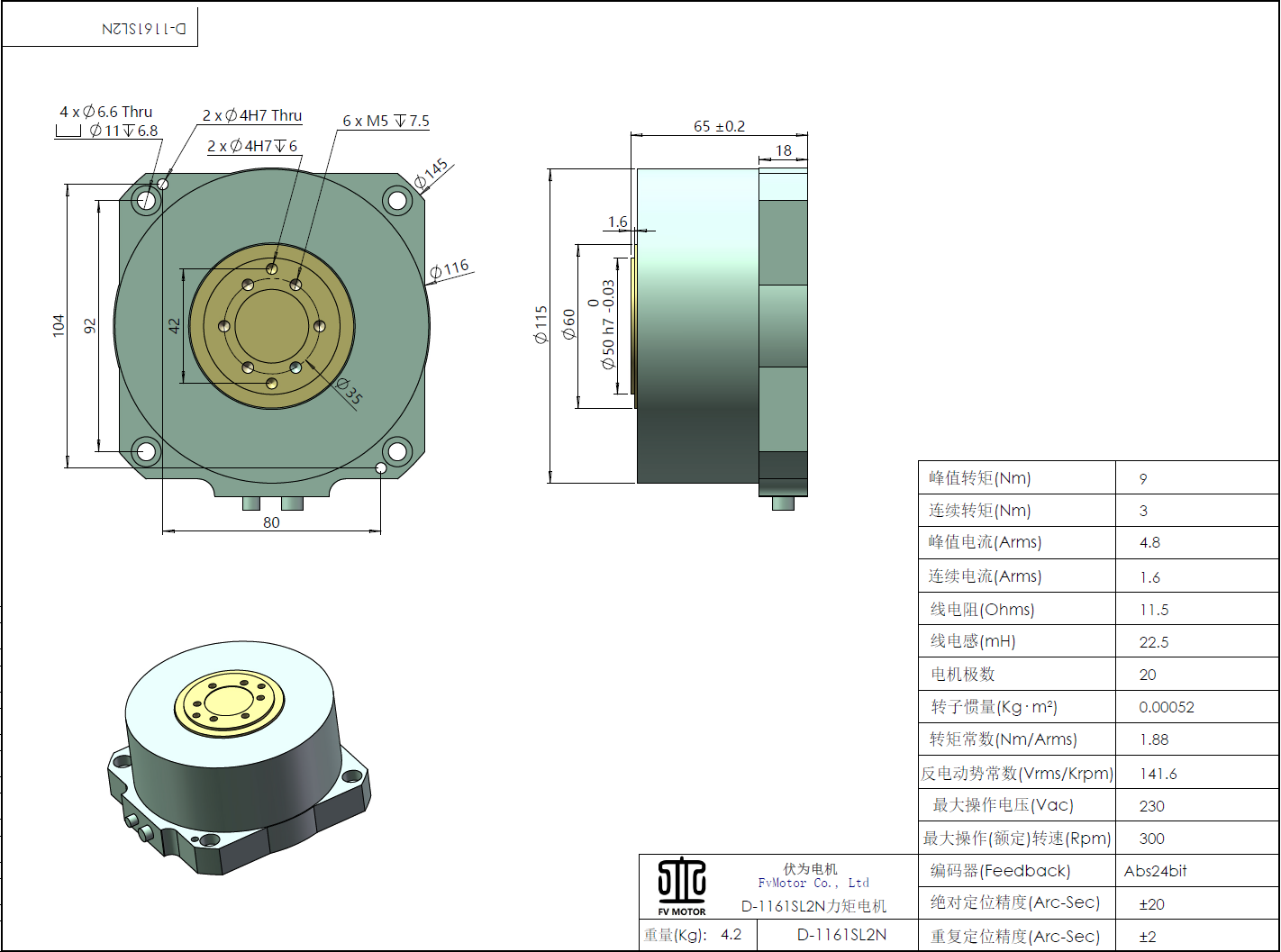

D-1161SL2N绝对值反馈DD马达

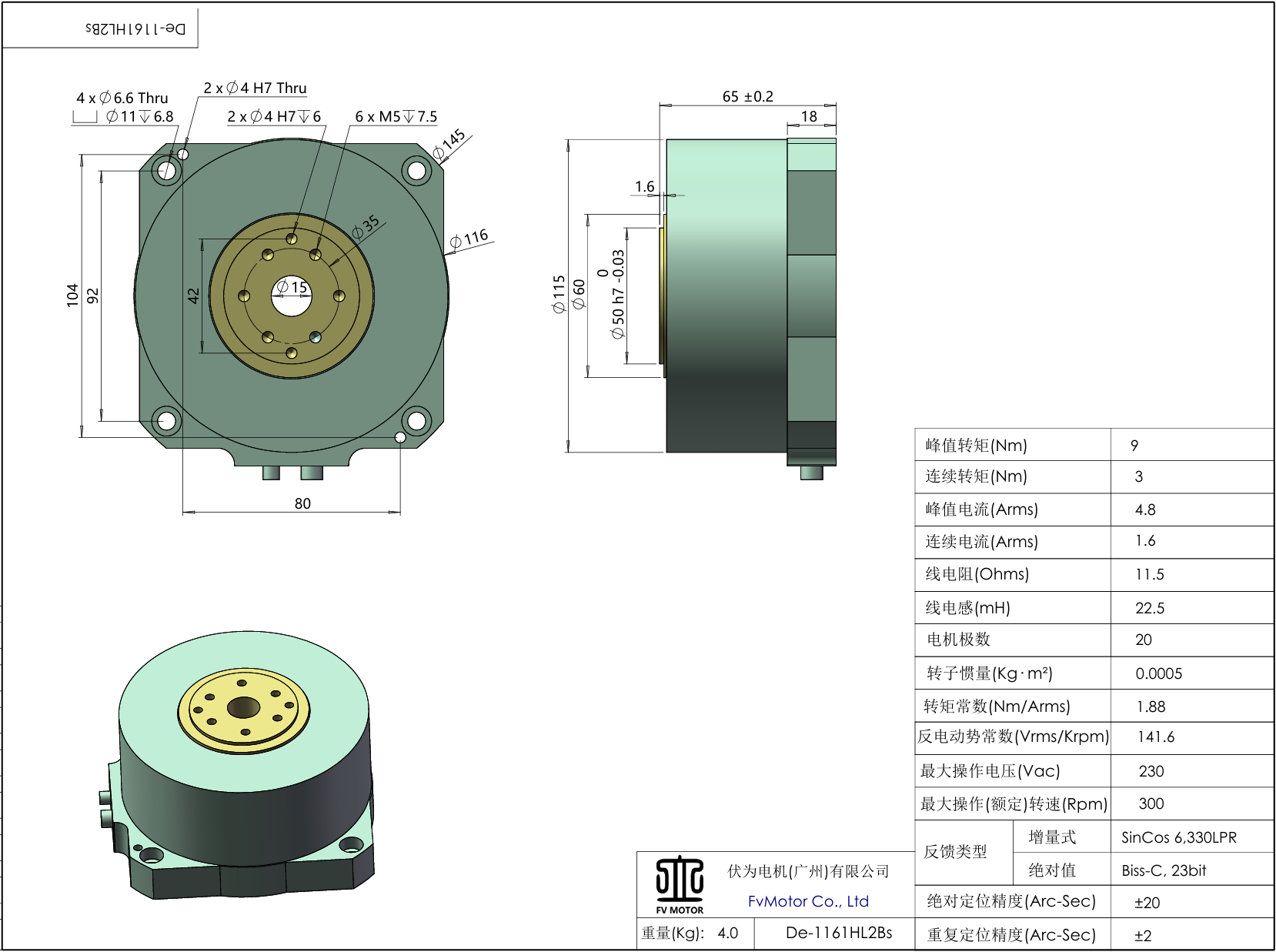

工程图下载：FV.De-1161HL2‍Bs电机工程图‍‍‍

3D图下载：   FV.De-1161HL2Bs三维模型‍


-----------------------------------------

工程图下载：FV.D-1161SL2‍N‍电机工程图‍‍‍

3D图下载：   FV.D-1161SL2N三维模型
