FV直驱电机
1162高响应型DD马达
分享到：

1162高响应型DD马达


型号： E-1162SL2S
峰值转矩 Nm： 15
连续转矩 Nm： 5
最大操作转速 rpm： 300
最大操作电压 Vrms： 230
编码器分辨率 ppr： SinCos 6,330LPR or Abs24bbit
绝对定位精度 arc-sec： ±20
重复定位精度 arc-sec： ±2
允许轴向压缩力 N： 500
允许轴向拉升力 N： 50
电机中空轴径 mm： 15
电机安装高度 mm： 85/86
反馈类型： inc or Abs
转子惯量 kg·m²： 0
特点： 紧凑型、高精度
13143400041
产品特点
技术资料下载

高响应的小型DD马达，E-116系列有4个型号对应，峰值转矩分别为3.9、9、15、18.6Nm，非常适合小型3C加工等精密需求的应用。


------------------------------------

E-1162HL2S增量反馈DD马达：



------------------------------------

D-1162SL2N绝对值反馈DD马达

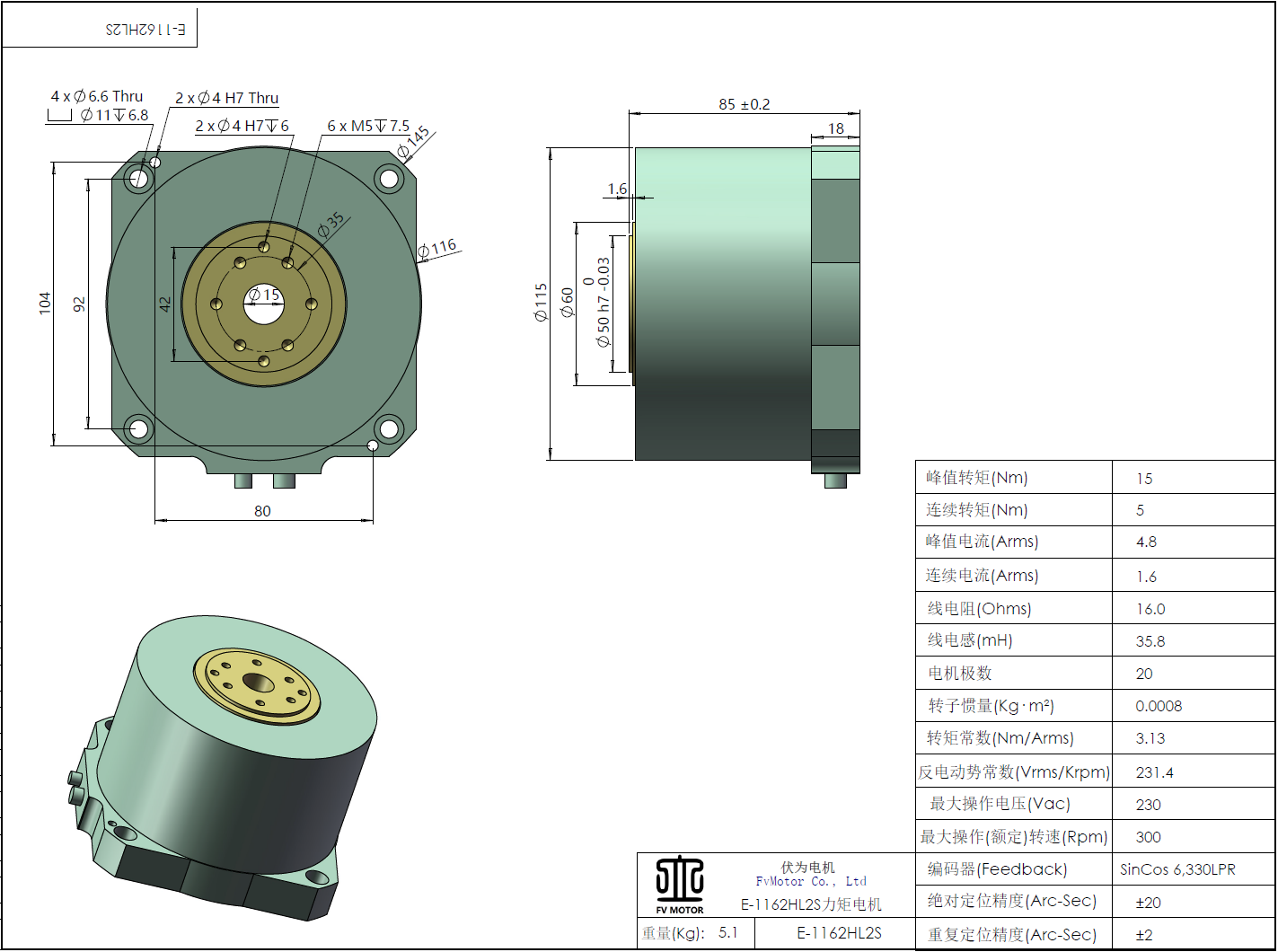

工程图下载：FV.E-1162HL2S‍‍电机工程图‍‍

3D图下载：   FV.E-1162HL2S三维模型


-------------------------------------

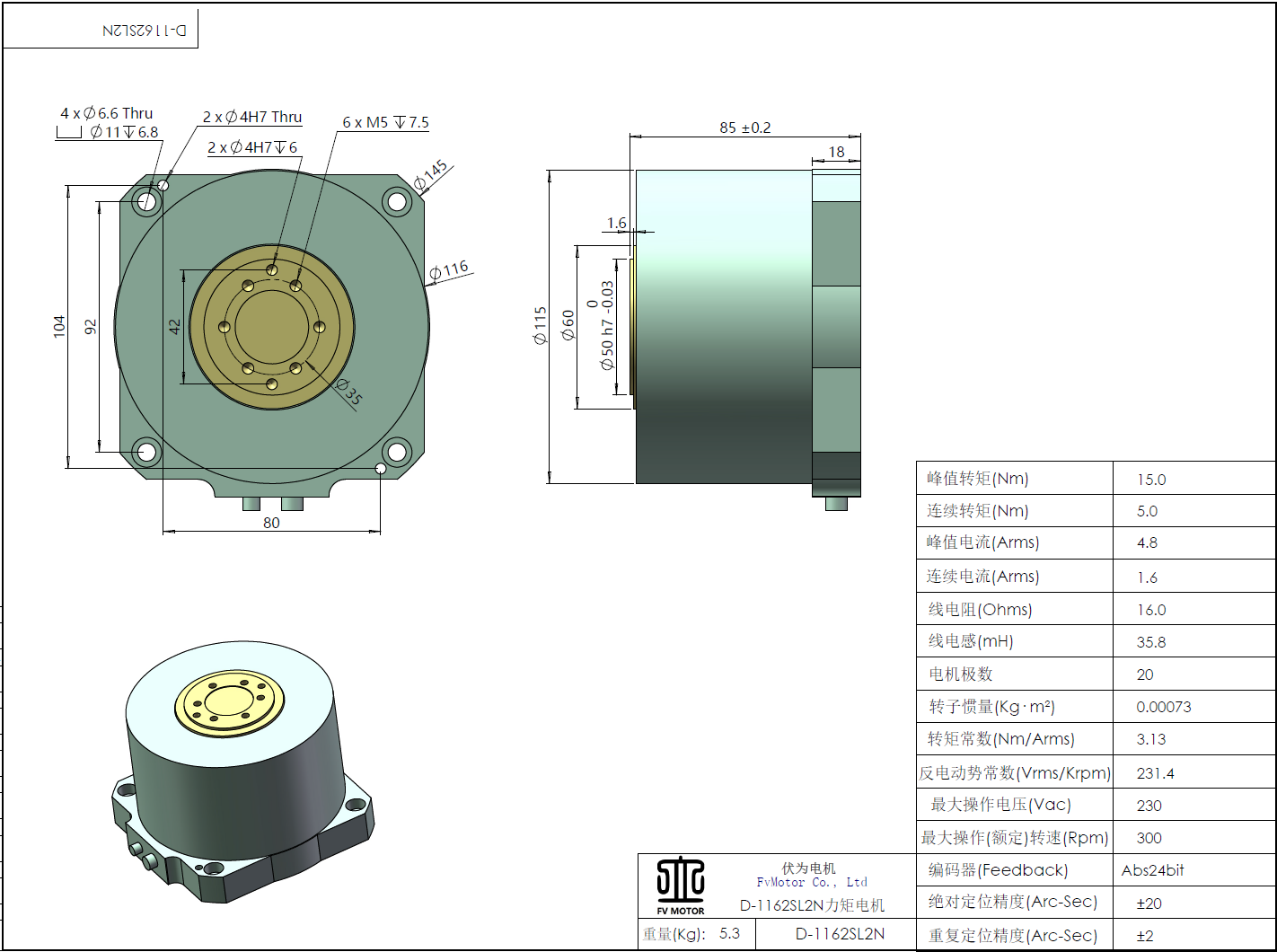

工程图下载：FV.D-1162SL2‍N‍电机工程图‍‍‍

3D图下载：   FV.D-1162SL2N三维模型
