D-1681H紧凑型DD马达
分享到:

D-1681H紧凑型DD马达


型号 D-1681HL2N
峰值转矩 Nm 12
连续转矩 Nm 4
最大操作转速 rpm 300
最大操作电压 Vrms 230
编码器分辨率 ppr 16,777,216
绝对定位精度 arc-sec ±20
重复定位精度 arc-sec ±2
允许轴向压缩力 N 1700
允许轴向拉升力 N 700
电机中空轴径 mm 20
电机安装高度 mm 45
反馈类型 绝对值型
重量 Kg 6.3
产品特点
技术资料下载

紧凑型扁平化的绝对值高精度中空DD马达。

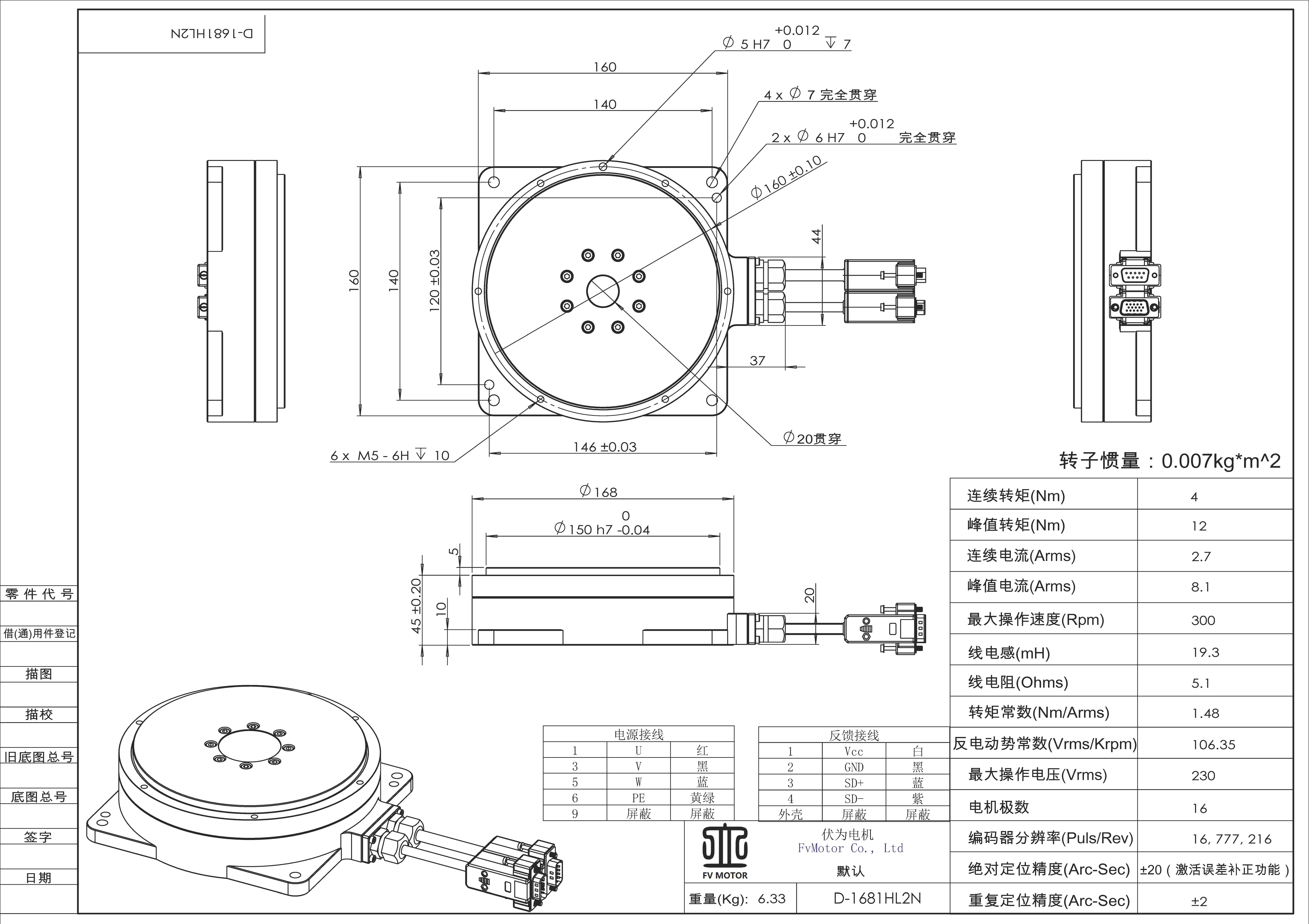

工程图下载:FV.D-1681HL2N电机工程图

3D图下载:   FV.D-1681HL2N三维模型
