FV直驱电机
D-1854高响应型DD马达
分享到：

D-1854高响应型DD马达


型号： D-1854HL2N
峰值转矩 Nm： 92
连续转矩 Nm： 23
最大操作转速 rpm： 500
最大操作电压 Vrms： 400
编码器分辨率 ppr： 16,777,216
绝对定位精度 arc-sec： ±15
重复定位精度 arc-sec： ±2
允许轴向压缩力 N： 20000
允许轴向拉升力 N： 4000
电机中空轴径 mm： 50
电机安装高度 mm： 138.5
反馈类型： 绝对值型
转子惯量 kg·m²： 0.0091
重量 Kg： 16.6
特点： 绝对值、高响应、高精度、高性价比
产品特点
技术资料下载

配合24位绝对值光栅和FV经典的机电设计，实现高刚性及高响应的表现。

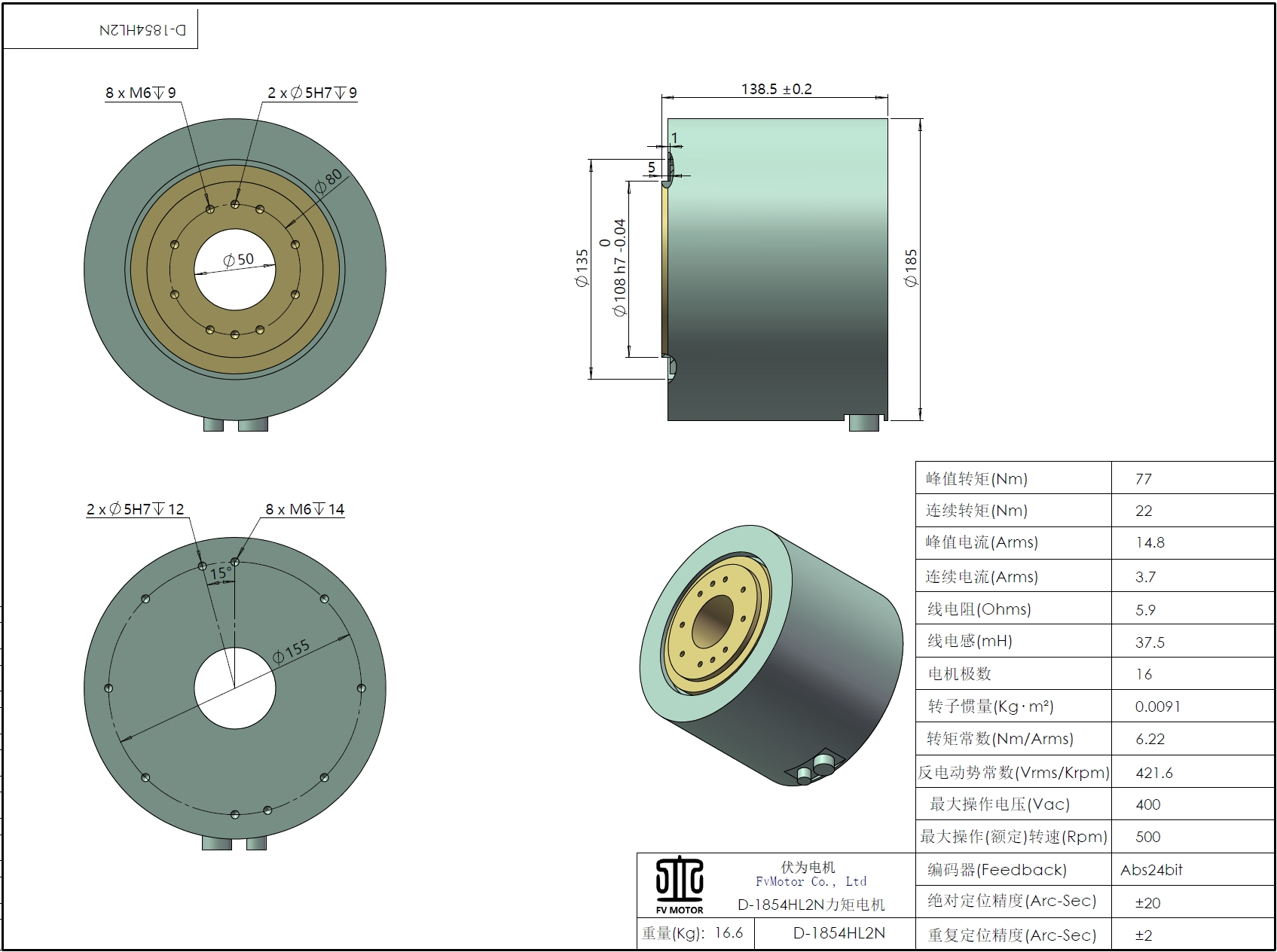

工程图下载：FV.D-1854HL2N电机工程图

3D图下载:     FV.D-1854HL2N三维模型‍
